Rimski trik od 2.000 godina: Kako su podizali kamene blokove od 5 tona pomoću komadića željeza (VIDEO)
Dok se danas divimo Koloseumu i rimskim akvaduktima, rijetko se zapitamo kako su graditelji podizali kamene grdosije bez ijednog čvora oko bloka. Tajna leži u komadiću željeza koji postaje sve čvršći što je teret veći.
Kada stanete ispred rimskog Koloseuma, Panteona ili čuvenog akvadukta Pont du Gard u Francuskoj, čije kamene arkade vijekovima prkose zemljotresima i vremenu, prvo pitanje koje se nameće svakom posmatraču glasi: kako su drevni inženjeri, bez parnih mašina, električnih motora i čeličnih sajli, podizali kamene blokove teške od 2 do čak 10 tona na visinu od pedeset metara — i spuštali ih s preciznošću od pola milimetra?
Iz sačuvanih spisa slavnog rimskog arhitekte i vojnog inženjera Marka Vitruvija Poliona (njegovog čuvenog djela De architectura, Knjiga X, napisanog oko 25. godine p.n.e.), znamo za impresivne drvene dizalice s velikim točkom za hodanje (polyspastos). Međutim, i najjača dizalica na svijetu je beskorisna ako ne možete sigurno zakačiti kameni blok.
Upravo tu, na samom spoju užeta i kamena, krila se jedna od najgenijalnijih mehaničkih inovacija antičkog svijeta: trodijelni rimski željezni klin (u arheologiji i modernom građevinarstvu poznat kao Lewis pin ili rimska ušica).
Inženjerska zagonetka: Zašto nisu mogli jednostavno obmotati uže oko bloka?
Na prvi pogled, najlogičnije rješenje za podizanje velikog kamena jeste da ga obmotate debelim konopljinim užetom i povučete prema gore. Ali u antičkoj monumentalnoj arhitekturi to je bilo fizički neizvodivo iz tri ključna razloga:
- Tehnika suhe gradnje (Opus quadratum): Rimljani i stari Grci su najvažnije javne građevine gradili slaganjem masivnih četverougaonih kamenih blokova (kvadera) potpuno suho, bez ikakvog maltera između njih. Spojevi su bili toliko precizno brušeni da između dva bloka od pet tona niste mogli provući ni oštricu noža.
- Prignječenje užeta pod teretom od 5.000 kg: Kada biste blok spuštali užetom obmotanim oko njegove donje i bočnih strana, onog trenutka kada kamen legne na donji red zida, uže bi ostalo zarobljeno i zgnječeno pod pritiskom od pet tona. Niti jedna ljudska ili životinjska sila ne bi ga mogla izvući ispod kamena, a svako nasilno čupanje otkrhnulo bi precizno klesane ivice bloka.
- Bočno priljubljivanje uz susjedni blok: Uže koje prolazi uz bočne stranice kamena onemogućavalo bi da se novi blok priljubi tik uz susjedni blok koji je već postavljen u istom redu zida.
Graditeljima je zato bio potreban mehanizam koji ispunjava dva stroga uslova: mora držati blok isključivo za njegovu gornju površinu (koja ostaje slobodna dok se blok spušta) i mora se moći izvaditi za nekoliko sekundi čim kamen legne na svoje mjesto.
Anatomija izuma: Kako tri mala komada željeza nose 5 tona kamena?
Rješenje do kojeg su došli antički inženjeri (čiji se najraniji tragovi pojavljuju u starogrčkim hramovima krajem 6. vijeka p.n.e., a koje su Rimljani doveli do industrijskog savršenstva) temelji se na geometriji „lastinog repa“ (eng. dovetail).

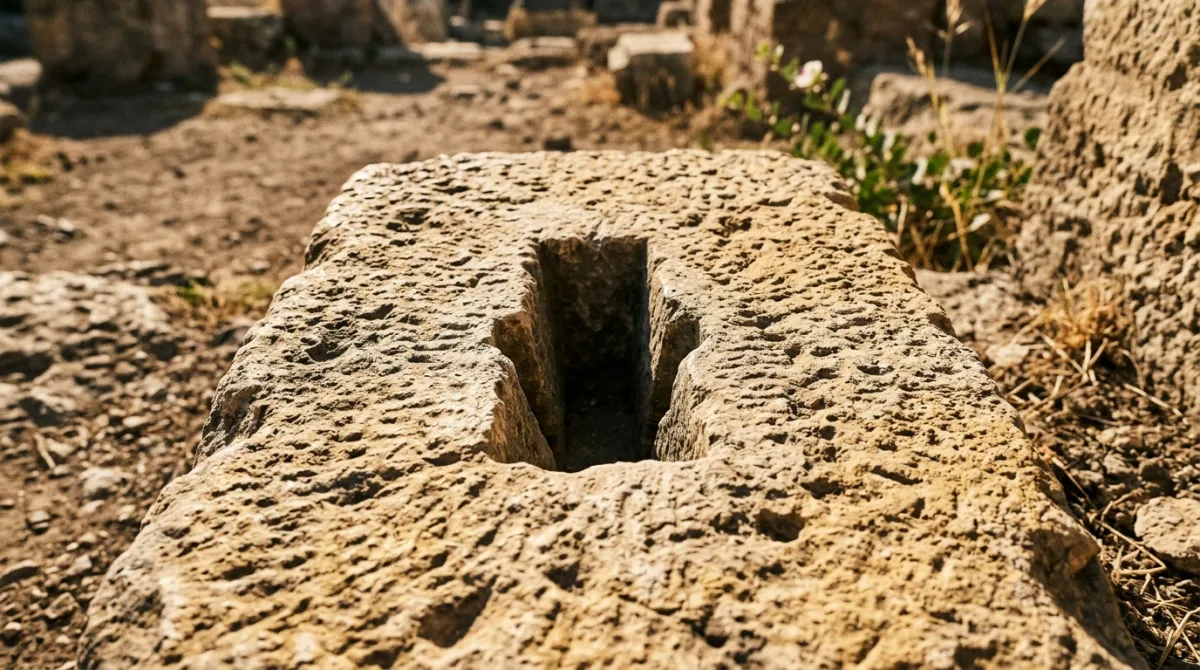

Na gornjoj plohi kamenog bloka, tačno iznad njegovog težišta (centra mase) kako se kamen u zraku ne bi naginjao, klesar bi željeznim dlijetom izdubio relativno malu rupu dubine 15 do 25 centimetara. Trik je bio u njenom unutrašnjem profilu:
- Usko grlo na vrhu: Otvor na samoj površini kamena bio je širok svega 10 do 12 centimetara i dug oko 3 do 4 centimetra.
- Široko dno u dubini kamena: Prema dnu rupe, bočni zidovi su se kosili prema vani pod uglom od približno 75° do 80°, tako da je dno rupe bilo široko 18 do 22 centimetra.
Postavlja se logično pitanje: kako u rupu čiji je ulaz širok 12 centimetara ubaciti željezni klin širok 20 centimetara? Odgovor je: iz tri dijela!
⚙️ 4 koraka sklapanja rimskog klina (Lewis pin):
1. Prvi bočni konusni klin (Lijevi krak): Kroz usko grlo od 12 cm vertikalno se spušta prvi bočni željezni dio čija je donja glava kosa. Kada dotakne dno, gurne se u lijevu stranu tako da njegova kosa stranica legne tačno uz lijevi kosi zid kamena.
2. Drugi bočni konusni klin (Desni krak): Kroz isti otvor spušta se i drugi bočni željezni klin, pa se gurne u desnu stranu uz desni kosi zid kamena. Između njih u sredini sada zjapi prazan pravougaoni prostor.
3. Središnji ravni umetak (Ključ mehanizma): Tačno u taj prazan prostor između dva bočna klina odozgo se zabija ravna željezna pločica (središnji klin). Onog trenutka kada ona uđe između njih, bočni klinovi se više fizički ne mogu skupiti prema sredini! Ukupna širina sklopa na dnu sada iznosi 20 cm i on je zarobljen ispod uskog grla od 12 cm.
4. Kovana U-ušica (jaram) i poprečni čelični klin: Preko gornjih vrhova sva tri željezna dijela (koji vire nekoliko centimetara iznad kamena i imaju izbušene rupe) navlači se masivna željezna ušica u obliku obrnutog slova „U“ sa prstenom za uže na vrhu. Kroz svih pet poravnatih rupa (lijevi krak ušice → klin 1 → središnji klin 3 → klin 2 → desni krak ušice) probija se poprečni klin sa osiguračem.
Fizika i mehanika iza „čuda“: Zašto klin ne može iskliznuti?
Sa stanovišta klasične mehanike i statike, rimski trodijelni klin predstavlja jedan od najljepših primjera samozaključavajućeg mehanizma zasnovanog na klinu i sili trenja.
Kada radnici u podnožju dizalice pokrenu veliki drveni točak i uže zategne prsten prema gore, dešava se sljedeći fizički proces:
- Pretvaranje vertikalne sile u bočni pritisak: Vučna sila užeta (Fv) iznosi tačno onoliko koliko iznosi težina kamenog bloka (G = m · g). Za blok od 5.000 kg, to je sila od približno 49.000 Njutna (49 kN).
- Klinasti efekat kosih zidova: Kako uže vuče željezni sklop prema gore, kosi zidovi kamena (pod uglom α ≈ 12° u odnosu na vertikalu) djeluju na bočne željezne klinove normalnom silom reakcije (Fn). Zbog malog ugla nagiba, ta bočna sila pritiska na zidove kamena i središnji umetak je višestruko pojačana!
- Zakon samozatezanja: Što je kameni blok teži, gravitacija jače vuče kamen prema dolje, a željezni klinovi se sve većom silom šire u bočne zidove kamena. Mehanizam se doslovno hrani težinom samog tereta.
Naučna testiranja na replikama rimskih klinova pokazala su da kovani željezni klin mase svega 3 do 4 kilograma nikada ne popušta prvi — prije nego što bi se željezo savilo, popustit će sam kamen ako je rupa plitko isklesana ili ako je kamen porozan. Zato su rimski majstori dubinu rupe pažljivo prilagođavali vrsti kamena (u tvrdom mramoru i granitu rupa je mogla biti plića, dok je u mekšem travertinu i tufu morala biti dublja, i do 25 cm).
Četiri antičke metode podizanja: Kako arheolozi „čitaju“ rupe u kamenu?
Kada danas šetate rimskim forumom, Koloseumom ili Dioklecijanovom palatom u Splitu, kameni blokovi vam zapravo pričaju priču o tome kako su podignuti. Arheolozi i istoričari tehnike (poput čuvenog istraživača Jean-Pierrea Adama u djelu Roman Building: Materials and Techniques) razlikuju četiri glavna sistema koja su ostavila prepoznatljive tragove u kamenu:
| Antički sistem | Kako izgleda trag na kamenu? | Prednosti i mane |
|---|---|---|
| 1. Izbočene kamene ušice (Ancon / Bosses) | Kvrge (ispupčenja) ostavljene na bočnim stranama kamena oko kojih se kačilo uže. | Sigurno za ogromne blokove, ali su klesari nakon ugradnje morali ručno otklešavati višak kamena sa fasade. |
| 2. U-kanali za konopce | Urezani žljebovi u obliku slova U kroz koje se provlačilo i izvlačilo uže. | Bez upotrebe željeza (korišteno u Grčkoj na Partenonu), ali zahtijeva mnogo klesanja. |
| 3. Željezna kliješta (Ferrei forfices) | Dvije male rupice na bočnim ili gornjim ivicama bloka u koje se zabijaju šiljci velikih željeznih makaza. | Najbrži sistem za lakše blokove (do 1–2 tone), ali ostavlja vidljive rupice na fasadi (jako česte na Koloseumu!). |
| 4. Trodijelni željezni klin (Lewis pin) | Jedna skrivena trapezna rupa („lastin rep“) isključivo na gornjoj, nevidljivoj plohi kamena. | Najnapredniji sistem: nosi preko 5–10 tona, omogućava spuštanje uz susjedni blok i fasada ostaje 100% netaknuta! |
Kako je drvena dizalica sa 4 čovjeka podizala 5.000 kg?
Da bi priča o željeznom klinu bila potpuna, vrijedi razumjeti i šta se nalazilo na drugom kraju konopca. Vitruvije detaljno opisuje rimski polyspastos — drvenu dizalicu čiji je glavni motor bio ogroman drveni točak prečnika 4 do 5 metara (sličan velikom točku za hrčka), u kojem su hodala dvojica do četvorica radnika.
- Mehanička prednost točka i vretena: Dok su radnici hodali unutar velikog točka prečnika 4,5 metra, uže se namotavalo oko centralne osovine (vretena) prečnika svega 30 centimetara. Samo taj omjer poluga davao je mehaničku prednost od 15 : 1.
- Sistem kolotura (Trispastos i Pentaspastos): Dodavanjem sistema od tri ili pet koturača na vrhu krana, sila se množila još 3 do 5 puta.
- Rezultat: Četiri radnika, koristeći samo težinu vlastitog tijela dok koračaju u točku, mogla su podići kameni blok od 5.000 do 6.000 kilograma laganim, kontrolisanim tempom — držeći teret na jednom jedinom trodijelnom željeznom klinu!
Gdje ovo možete vidjeti uživo i zašto i danas koristimo isti izum?
Tragovi trodijelnog željeznog klina rasuti su širom nekadašnjeg Rimskog carstva, uključujući i naše krajeve i neposredno susjedstvo:
- Koloseum u Rimu (Italija): Za izgradnju Koloseuma (70–80. godine n.e.) ugrađeno je preko 100.000 kubnih metara travertinskog kamena iz kamenoloma u Tivoliju. Na srušenim ili otkrivenim blokovima gornjih spratova jasno se vide duboki trapezni prorezi za Lewisov klin.
- Dioklecijanova palata u Splitu i Salona: Na monumentalnim arhitravima, vijencima i blokovima Peristila i Jupiterovog hrama arheolozi su dokumentovali identične trapezne utore na gornjim ležištima kamena.
- Hadrijanov zid u Velikoj Britaniji: Na rimskim mostovima (poput mosta u Chestersu i Willowfordu) pronađene su desetine kamenih blokova sa savršeno očuvanim utorima „lastinog repa“, pa čak i originalni rimski željezni klinovi u arheološkim slojevima.
A zašto ovaj izum nosi engleski naziv „Lewis pin“?
Iako su ga izumili antički Grci i Rimljani, nakon pada Rimskog carstva vještina gradnje ogromnim suhim kamenim blokovima gotovo je zaboravljena tokom ranog srednjeg vijeka, da bi ponovo oživjela u doba renesanse i kasnijeg klasicizma. U 17. i 18. vijeku evropski graditelji katedrala i svjetionika (poput čuvenog inženjera Johna Smeatona koji je 1759. gradio svjetionik Eddystone na olujnom moru koristeći upravo ove klinove) nazvali su ga Lewis (prema jednoj teoriji po francuskom kralju Luju XIV u čije je vrijeme mehanizam ponovo masovno opisan u francuskim inženjerskim priručnicima, a prema drugoj iz latinskog korijena levare — podizati).
Primjena u 21. vijeku: Od čeličnih tiplova u vašem zidu do restauracije spomenika
Najbolji dokaz genijalnosti rimskog trodijelnog klina jeste činjenica da ni u 21. vijeku nismo pronašli bolji mehanički princip za unutrašnje sidrenje u kamenu i betonu:
- Moderni ekspanzioni ankeri (čelični tiplovi za beton): Kada danas bušilicom izbušite rupu u betonskom zidu ili plafonu i ubacite metalni ekspanzioni anker (npr. za montažu teškog bojlera, klime ili čelične grede), u trenutku kada zategnete maticu ili okačite teret, konusni središnji vijak širi bočnu metalnu košuljicu u zidove betona. To je 100% identičan fizički princip koji je prije 2.000 godina držao blokove Koloseuma!
- Savremeni kamenoresci i restauratori: Prilikom podizanja teških mermernih spomenika, nadgrobnih ploča i blokova na istorijskim zgradama, kranisti i danas koriste sertifikovane čelične Three-Legged Lewis Pins, jer nijedna moderna gurtnja ili sajla ne omogućava spuštanje kamena s gornje strane bez rizika od oštećenja ivica.
Sljedeći put kada u ruku uzmete obični metalni tipl za beton ili stanete ispod svoda drevne rimske građevine, sjetite se da gledate u inženjerski trik star dva milenijuma — u kojem tri komadića željeza pretvaraju samu silu gravitacije u neraskidivi stisak.
