Kako radi FID sklopka: Mali uređaj koji vam doslovno spašava život
FID sklopka je nevidljivi čuvar vašeg doma. Saznajte kako ovaj uređaj u milisekundi prepoznaje opasnost i prekida strujni krug prije nego što dođe do nesreće.
Sjedite mirno uz jutarnju kafu, dok u pozadini vaš dom tiho “diše” kroz kilometre električnih instalacija. Jeste li se ikada zapitali šta se zapravo dešava u onoj maloj kutiji sa osiguračima kada se desi nepredviđen kvar? Taj tihi čuvar, poznatiji kao FID sklopka, možda je najvažnija komponenta za vašu sigurnost, a mnogi ni ne znaju kako ona zapravo funkcioniše.
Šta je FID sklopka i čemu služi?
FID sklopka, ili diferencijalna zaštitna sklopka (eng. Residual Current Device – RCD), predstavlja uređaj za zaštitu od strujnog udara u kući. Njena osnovna uloga nije zaštita samih uređaja od preopterećenja (to rade klasični osigurači), već zaštita ljudi od opasnih posljedica kontakta sa električnom energijom. Kada struja “pobjegne” iz izolovanog sistema, FID sklopka reaguje brže nego što ljudsko srce stigne da reaguje na električni impuls.
Princip rada diferencijalne zaštitne sklopke
Osnovni princip rada diferencijalne zaštitne sklopke zasniva se na Kirchhoffovom zakonu o strujama. U ispravnom sistemu, struja koja odlazi u uređaj kroz fazni provodnik mora se u potpunosti vratiti kroz neutralni provodnik. FID sklopka kontinuirano mjeri taj odnos. Ako uređaj radi ispravno, razlika između ulazne i izlazne struje je nula. Međutim, ako dođe do kvara na izolaciji ili ako osoba dodirne provodnik pod naponom, dio struje odlazi u zemlju (curenje struje). Sklopka detektuje tu neravnotežu i trenutno prekida strujni krug.
🔍 Kako ovo izgleda u praksi (Korak po korak):
- 1. korak / faza: Struja teče kroz fazni provodnik do vašeg kućanskog aparata i vraća se kroz neutralni provodnik nazad u sistem.
- 2. korak / faza: U slučaju kvara ili kontakta sa tijelom, dio struje pronalazi alternativni put ka zemlji, stvarajući neravnotežu u magnetnom jezgru sklopke.
- 3. korak / faza: Magnetni mehanizam detektuje razliku u struji i mehanički aktivira prekidač koji prekida dovod električne energije u milisekundama.

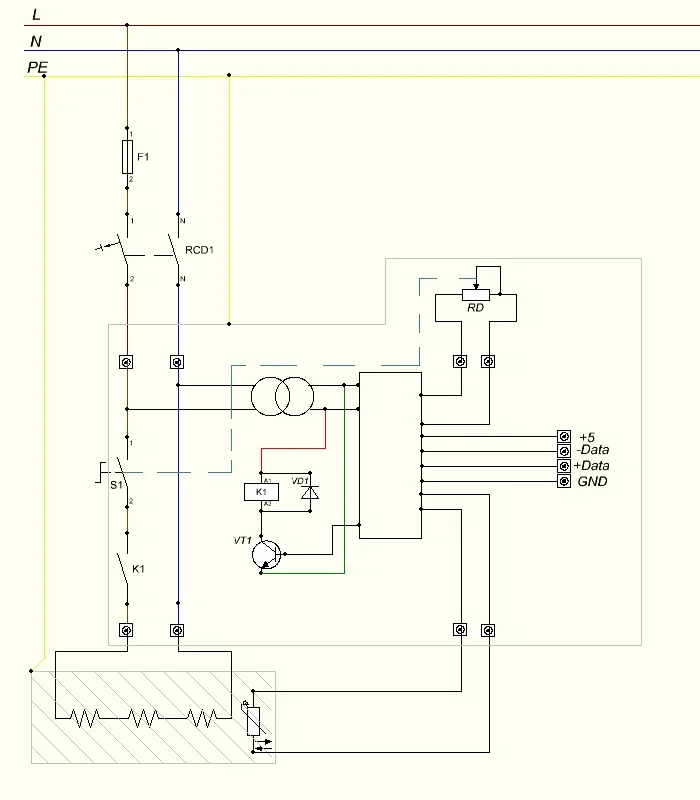

Kako FID sklopka detektuje curenje struje?
Unutar sklopke nalazi se toroidni transformator kroz koji prolaze svi provodnici strujnog kruga. Dokle god su struje u faznom i neutralnom provodniku jednake, njihova magnetna polja se poništavaju. Čim se pojavi razlika (rezidualna struja), stvara se magnetni fluks koji indukuje struju u sekundarnom namotaju. Ta struja aktivira elektromagnetni relej koji fizički isključuje napajanje. Važno je naglasiti da ovaj uređaj ne može zaštititi osobu koja istovremeno dodirne oba provodnika (fazu i nulu), jer u tom slučaju uređaj “vidi” normalan protok struje.

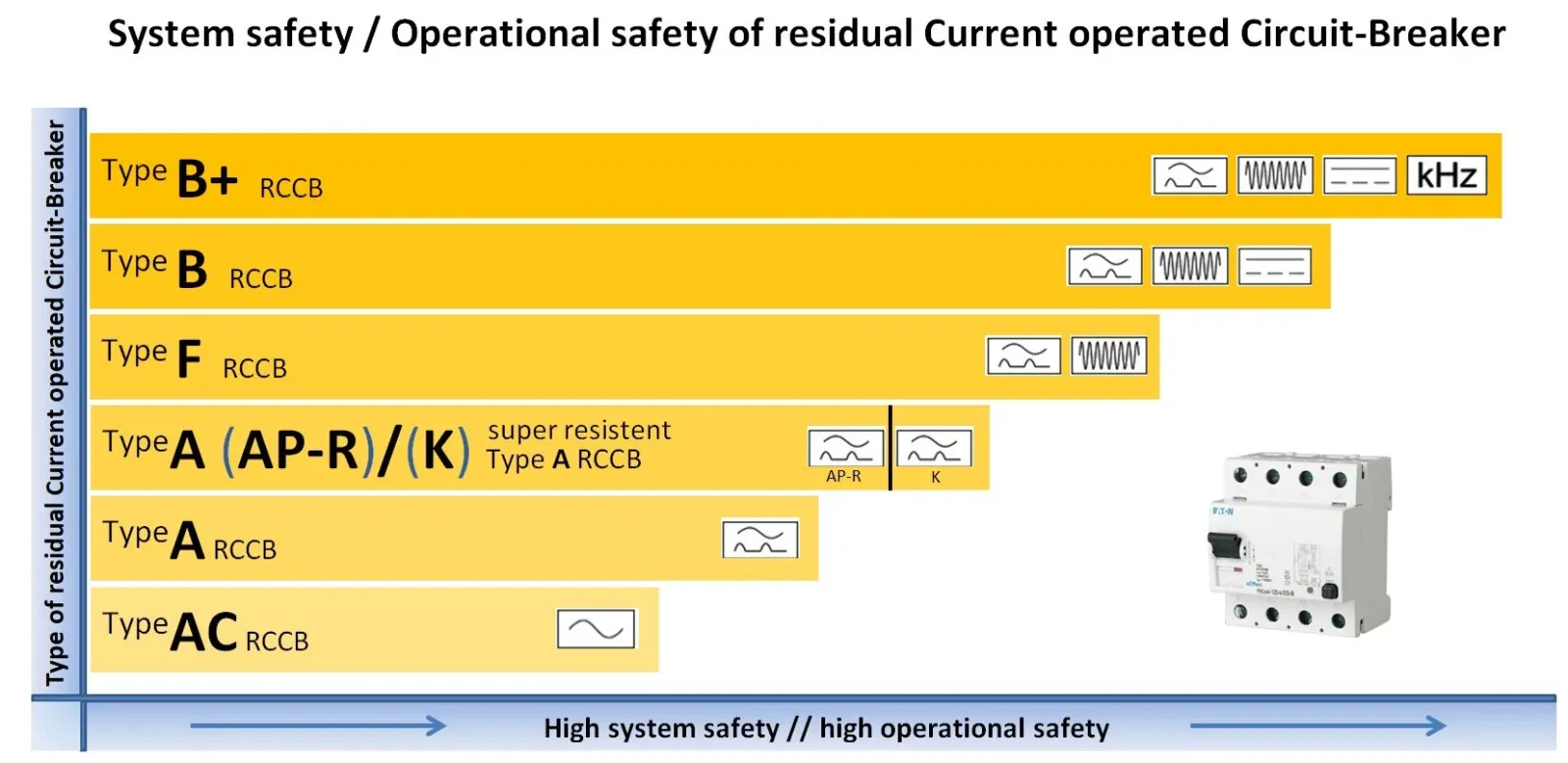

Šta znači vrijednost od 30mA na sklopki?
Vrijednost od 30mA (miliampera) predstavlja osjetljivost sklopke, odnosno prag pri kojem će ona reagovati. U stambenim objektima, 30mA je standard jer je to vrijednost koja je dovoljno niska da spriječi teške povrede ili smrtni ishod uslijed strujnog udara, a dovoljno visoka da spriječi nepotrebno “iskakanje” zbog minimalnih, prirodnih curenja struje koja se dešavaju u svakom domu.
| Tip sklopke | Namjena | Vrijeme reagovanja |
|---|---|---|
| Standardna (AC) | Kućne instalacije (opšta namjena) | < 300 ms |
| Visokoosjetljiva (30mA) | Direktna zaštita ljudi | < 40 ms |
| Selektivna (S) | Glavna zaštita (sa odgodom) | 130 – 500 ms |
Koji su najčešći razlozi zašto FID sklopka stalno iskače?
Ako se pitate zašto FID sklopka stalno iskače, odgovor najčešće leži u jednom od tri problema:
- Kvar na uređaju: Grijač u bojleru ili veš mašini često probija na masu kada se zagrije.
- Vlaga u instalacijama: Vlaga u utičnicama ili razvodnim kutijama stvara provodljivi put za struju ka zemlji.
- Preopterećenje ili stara instalacija: Dotrajala izolacija provodnika može uzrokovati mikro-curenja koja zbirno prelaze 30mA.
Kako testirati ispravnost FID sklopke?
Svaka sklopka posjeduje dugme sa oznakom “T” (Test). Preporučuje se da jednom mjesečno pritisnete ovo dugme. Ako sklopka odmah iskoči, ona je ispravna. Ako ne reaguje, to je znak da je mehanizam zapekao i da je potrebno hitno pozvati električara radi zamjene, jer u slučaju kvara ona neće zaštititi vas ni vašu porodicu.
Praktičan savjet: Nikada ne pokušavajte premostiti ili ignorisati sklopku koja iskače. Ako sklopka iskoči, prvo isključite sve uređaje iz utičnica, pa ih vraćajte jedan po jedan. Uređaj koji uzrokuje ponovno iskakanje je onaj koji ima kvar. Ako sklopka iskače i kada su svi uređaji isključeni, problem je u samim zidnim instalacijama i zahtijeva stručnu intervenciju kvalifikovanog električara.
Referentni izvori i literatura: Wikipedia Science & Reference (Residual-current device) • Redakcija Znam Da Ne Znam
